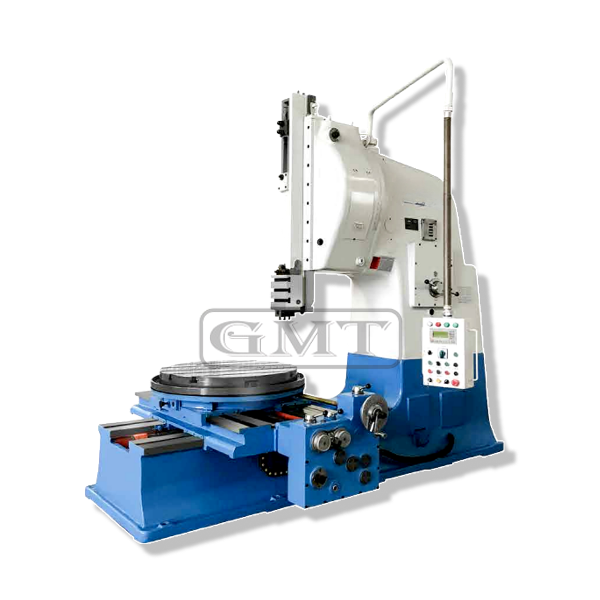

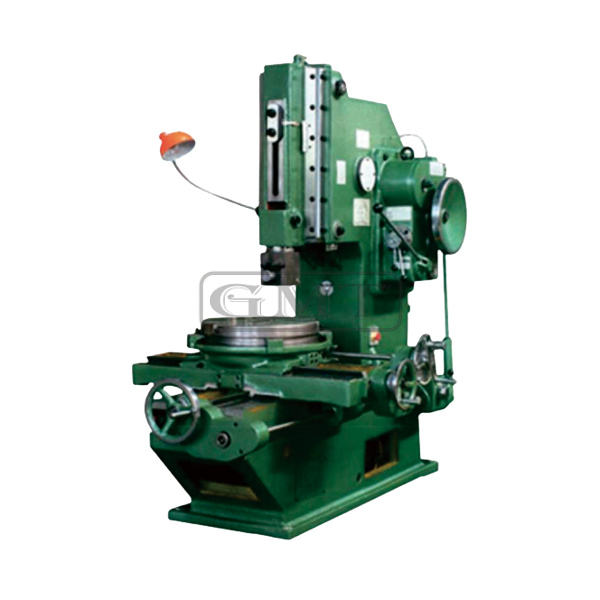

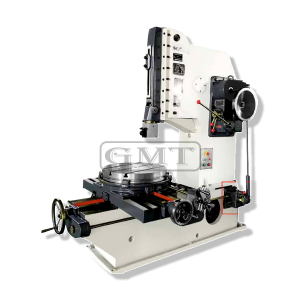

Mesin Slotter (Slotting Machine)
Mesin Slotter adalah mesin yang memiliki cara kerja hampir sama dengan Mesin Shaper atau Mesin Sekrap. Perbedaannya terdapat pada arah gerakan ram yang memegang pisau pemotong. Pada Mesin Slotter, ram bergerak naik dan turun secara vertikal, sedangkan pada Mesin Shaper ram bergerak maju dan mundur secara horizontal.
Pisau pada Mesin Slotter akan memotong benda kerja secara bertahap mengikuti gerakan ram. Posisi meja dan benda kerja dapat diatur agar mesin dapat membuat alur dengan bentuk dan ukuran yang dibutuhkan. Pada beberapa model, posisi ram juga dapat dimiringkan untuk melakukan pemotongan dengan sudut tertentu.
Mesin ini digunakan untuk membuat alur pasak, lubang berbentuk kotak, slot, roda gigi bagian dalam, dan bentuk lainnya pada benda kerja. Mesin Slotter juga dapat digunakan untuk mengerjakan permukaan bagian dalam maupun luar yang sulit dikerjakan menggunakan mesin lainnya.
Mesin Slotter digunakan untuk:
- Membuat alur pasak dan berbagai bentuk slot
- Membuat lubang berbentuk kotak atau bentuk lainnya
- Mengerjakan permukaan bagian dalam dan luar
- Membuat roda gigi bagian dalam maupun luar
- Mengerjakan benda kerja dengan ukuran besar
- Mengerjakan bagian yang sulit dijangkau oleh mesin lain
Kami menyediakan Mesin Slotter dengan panjang langkah ram mulai dari 200 mm sampai 1.250 mm. Untuk pekerjaan berukuran kecil dan sedang tersedia model B5020, B5020D, B5032, B5032D, dan BQ5040. Sedangkan untuk pekerjaan yang lebih besar tersedia model B5050, B5063, B50100, dan B51125.
Fitur:
- Ram bergerak secara vertikal
- Posisi ram dapat diatur sesuai kebutuhan
- Tersedia beberapa pilihan panjang langkah ram
- Menggunakan meja kerja berbentuk bulat
- Meja dapat digerakkan untuk mengatur posisi benda kerja
- Dapat digunakan untuk pengerjaan bagian dalam dan luar
- Cocok untuk membuat alur, slot, dan roda gigi
- Model B5020D dan B5032D dilengkapi rapid traverse
- Tersedia model untuk benda kerja kecil sampai berukuran besar
Mesin Slotter (Slotting Machine)
Spesifikasi Mesin Slotter B5020 / B5020D / B5032 / B5032D / BQ5040
| Spesifikasi | B5020 | B5020D | B5032 | B5032D | BQ5040 |
|---|---|---|---|---|---|
| Maks. panjang langkah ram (mm) | 200 | 200 | 320 | 320 | 400 (lubang dalam 350) |
| Gerakan ram per menit | 32–125 | 32–125 | 20–80 | 20–80 | 20–80 |
| Sudut kemiringan ram | 0–8° | 0–8° | 0–8° | 0–8° | 0–8° |
| Pengaturan ram secara vertikal (mm) | 230 | 230 | 315 | 315 | 315 |
| Jarak kepala pisau ke permukaan kolom (mm) | 485 | 485 | 600 | 600 | 600 |
| Jarak ujung bawah ram ke permukaan meja (mm) | 320 | 320 | 490 | 490 | 690 |
| Diameter meja (mm) | 500 | 500 | 630 | 630 | 630 |
Mesin Slotter (Slotting Machine)
Spesifikasi Mesin Slotter B5050 / B5063 / B50100 / B51125
| Spesifikasi | B5050 | B5063 | B50100 | B51125 |
|---|---|---|---|---|
| Maks. panjang langkah ram (mm) | 500 | 630 | 1.000 (lubang dalam 650) | 1.250 (lubang dalam 1.000) |
| Gerakan ram per menit | 9–60 | 8–30 | 4–25/7–25 | 4–30/7–35 |
| Jarak kepala pisau ke permukaan kolom (mm) | 990 | 1.120 | 1.120 | 1.600 |
| Jarak ujung bawah ram ke permukaan meja (mm) | 740 | 800 | 1.140 | 1.650 |
| Diameter meja (mm) | 1.000 | 1.120 | 1.250 | 1.400 |
| Gerakan memanjang meja (mm) | 660 | 1.000 | 1.200 | 1.400 |
Untuk menentukan model yang sesuai, anda dapat menginformasikan ukuran benda kerja, panjang alur, kedalaman pemotongan, dan jenis pekerjaan yang akan dilakukan.
